电磁阀接线图

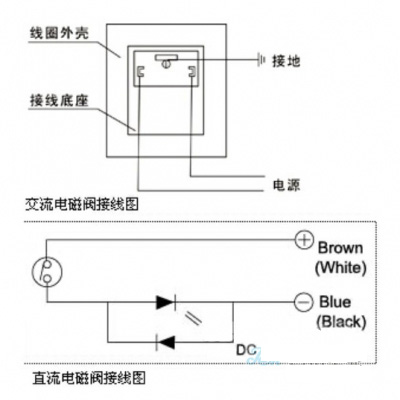

电磁阀接线方式较为简单，一般电磁阀的电源线有地线、和正极及负极组成的三根线，如果是交流电，接线的正负极则可以不必考虑，如果是直流电，就需要注意正负极，并且要注意电压要相同，具体的电磁阀接线图如下：

一、电磁阀接线方式及使用要求：

1、先要检查电磁阀是否与选型参数一致，比如电源电压、介质压力、压差等，尤其是电源，如果搞错，就容易烧坏线圈、电源电压应满足额定电压电压波动范围：交流+10%~-15%，直流+10%~-10%，平时线圈组件不宜拆开。

2、常用电磁阀线圈分为三种形式（即：插头式、引线式、接线座式）

插头式：插头式电磁阀接线方式，顶部一个端子为地线，左右两个端子为电源线、不分正负。

引线式：引线式电磁阀接线，通常有两根或三根引线，一般不分正负级，两根引线直接接电源即可，三根引线的一般黄色的一根引线是接地线，其余两根引线接电源。

接线座式：接线座式有三个接线端子，并排端子为电源接线，一个独立端子为接地线。

3、需要注意的是，电磁阀安装接线时，引线不可接得过长，控制在五米以内。尤其是直流电压的引线过长，电流损耗过大，会造成电磁阀无法正常使用，防爆电磁阀现场安装必须按照国家爆炸危险场所“电气安全规程”中有关规定进行，非电气人员不得拆卸电磁阀电气元件。

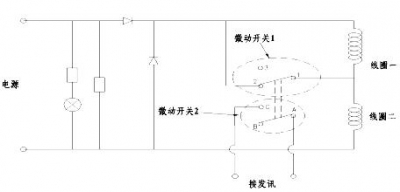

二、两线带信号反馈电磁阀接线图如下：

电磁铁通电后，铁芯吸动，接通微动开关2的A脚和C脚，接发讯线短路，发出电磁阀开启信号。断电后铁芯依靠阀体复位装置返回，接发讯线断路，发出电磁阀关闭信号。

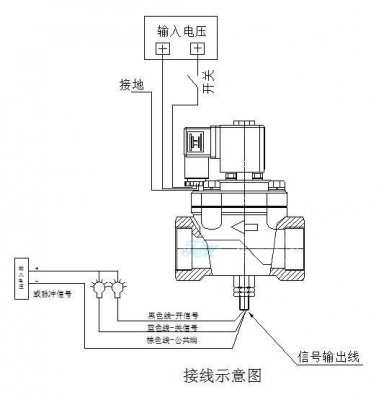

三、三线带信号反馈电磁阀接线图如下：（即：公共线、开线、关线）

当阀打开时，信号公共线和开信号线接通。

当阀关闭时，信号公共线和关信号线接通。
