燃气紧急切断阀使用范围:
防爆燃气紧急切断阀广泛应用燃气管网、加气站,燃气处理厂、能源、石化、电力、工业炉窑、与燃气泄漏报警系统联接,当工作现场出现燃气或易燃易爆气体泄露时,该防爆燃气紧急切断阀线圈瞬时通电,即可在1秒内快速切断气源,及时制止事故发生,处理完事故隐患后,需人工手动复位开启阀门。
燃气紧急切断阀产品特点:
电磁阀关闭后在通电或断电都不会自动开启,需手动拉开,保持打开状态,节能、安全;不锈钢阀芯,性能稳定;瞬间通电、快速切断;零泄漏。
燃气紧急切断阀技术参数:
通径范围:DN1~DN800
控制方式:常开式、常闭式
阀体材质:铸钢、不锈钢
适用介质:燃气、石油液化气、油、各种液体或气体等
压力范围:0-0.1MPa、1.6MPa、2.5MPa~35MPa
温度范围:-40℃、-10~+80℃、+200℃
防护性能:防尘、防爆、防水
电源电压:DC12V、DC24V、AC110、AC220V
接线方式:接线座式;引线式;插头式
连接方式:法兰、焊接、内螺纹、外螺纹等
介质粘度:小于50C St(大于时需定制)

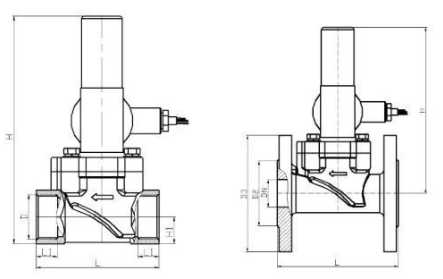

燃气紧急切断阀规格尺寸:
公称 |
内螺纹 |
法兰(单位mm) |
||||||||
G螺纹 |
L |
H |
重量KG |
L |
H |
D |
K |
N-D |
重量KG |
|
DN15 |
G1/2 |
70 |
185 |
2.8 |
100 |
175 |
φ95 |
φ65 |
4-φ14 |
4 |
DN20 |
G3/4 |
85 |
195 |
3 |
110 |
180 |
φ105 |
φ75 |
4-φ14 |
4.5 |
DN25 |
G1 |
95 |
205 |
3.3 |
125 |
190 |
φ115 |
φ85 |
4-φ14 |
5.5 |
DN32 |
G1-1/4 |
115 |
215 |
4 |
140 |
195 |
φ135 |
φ100 |
4-φ18 |
6.8 |
DN40 |
G1-1/2 |
130 |
225 |
4.8 |
150 |
205 |
φ145 |
φ110 |
4-φ18 |
7.7 |
DN50 |
G2 |
145 |
240 |
5 |
165 |
215 |
φ160 |
φ125 |
4-φ18 |
9.6 |
DN65 |
|
|
|
|
200 |
275 |
φ180 |
φ145 |
4-φ18 |
16.6 |
DN80 |
|
|
|
|
240 |
290 |
φ190 |
φ160 |
8-φ18 |
21.8 |
DN100 |
|
|
|
|
280 |
330 |
φ215 |
φ180 |
8-φ18 |
31.8 |
DN125 |
|
|
|
|
310 |
330 |
φ245 |
φ210 |
8-φ18 |
41.8 |
DN150 |
|
|
|
|
460 |
350 |
φ280 |
φ240 |
8-φ23 |
56.8 |
DN200 |
|
|
|
|
460 |
350 |
φ335 |
φ295 |
12-φ23 |
91.8 |
注:以上规格尺寸重量紧供参考、以实际到时货为准、其它规格尺寸与本公司工作人员联系 |
