带信号反馈功能电磁阀工作原理

带信号反馈电磁阀适用于精确的远程自动化控制开关，根据反馈信号随时能判断出电磁阀是否处于正常的工作状态而开发一款新型的带信号反馈电磁阀门，它是基于电磁阀上装置的集成了信号反馈器，由PLC系统自动控制，在电磁阀的打开和关闭都会反馈给PLC系统一个反馈信号，进而判断出电磁阀的即时运行工作状态，台铭工业生产的带信号反馈电磁阀能长期使用在远程的自动化控制领域，深受用户的信赖和好评。

带信号反馈功能电磁阀适用于中性纯净液体或气体，尤其是天燃气、氢气、柴油、水、空气等管路的自动控制系统；连接方式有内螺纹（外螺纹）、承插焊活接、法兰等标准规范、材质有304不锈钢、316不锈钢、316L不锈钢、聚四氟乙烯、PVC、PP等材料制作而成。

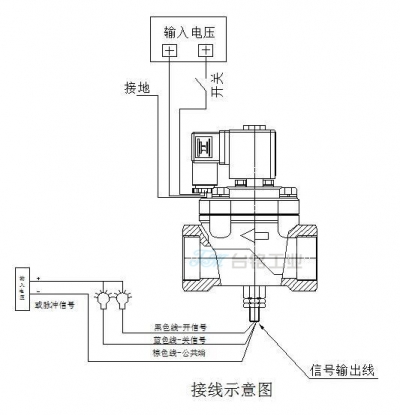

带信号反馈电磁阀工作原理：

信号反馈器：

当电磁阀通电打开时，公共线与开信号线相通，与关信号线不通；

当电磁阀断电关闭时，公共线与关信号线相通，与开信号线不通；

常闭型：电磁阀线圈通电时阀打开，断电时阀关闭；开关分别给系统一个信号反馈提示；

常开型：电磁阀线圈通电时阀关闭，断电时阀打开；开关分别给系统一个信号反馈提示；

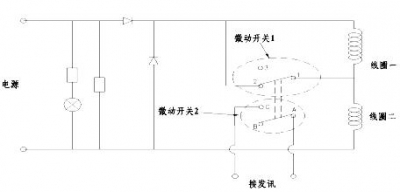

防腐塑料带信号反馈电磁阀接线原理：

1、插头座的引线接电源

2、插头侧面的引线接发讯线

3、电磁铁原理如下：

电磁铁通电后，铁芯吸动，接通微动开关2的A脚和C脚，接发讯线短路，发出电磁阀开启信号。断电后铁芯依靠阀体复位装置返回，接发讯线断路，发出电磁阀关闭信号。
